PROVAR 6 U-D - Serie 35 Original

Pijpbuigmachines PROVAR 6 U-D - Serie 35

Pijpbuigmachine een 6 assen voor buizen met een diameter tot 35 mm

frecciaFill

Gege

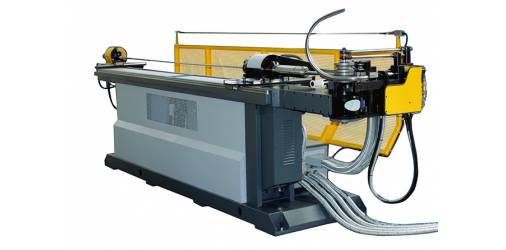

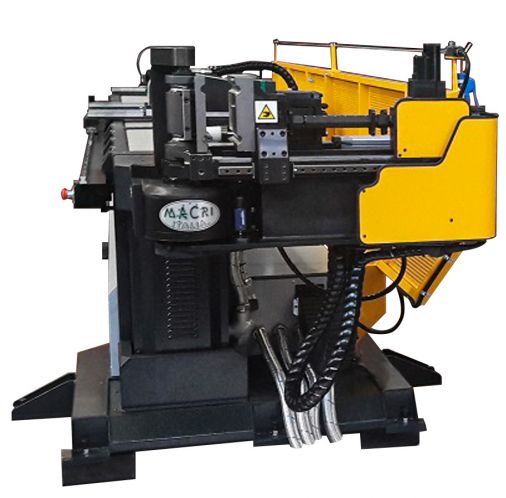

PROVAR 6-35 U-D
Pijpbuigmachines PROVAR 6-35 U-D
De PROVAR 6-35 U-D (Serie 35) is een volautomatische pijpbuigmachine met 6 assen: buigen (Y-as), vooruitgang (X-as) en rotatie (Z-as) en zijdelingse verplaatsing van de positieregelaar en van de spil (B1-as en B2-as) en op- en neerwaartse beweging van de kop (A-as).

De PROVAR 6-35 U-D buigt pijpen met een diameter tot 35 mm en heeft twee niveaus van uitrusting voor een vaste en variabele radius of voor drie verschillende vaste radii.

Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
PROVAR 6 U-D - Serie 35
Naam modelPROVAR 6-35 U-D
Aantal assen6 assen (Y, X, Z, B1, B2, A)
Beweging pijp- Buigen (Y-as)
- Vooruitgang (X-as)
- Rotatie (Z-as)
- Zijdelingse verplaatsing positieregelaar (B1-as)
- Zijdelingse verplaatsing van de spil (B2-as)
- Op - en neerwaartse beweging van de kop (A-as)
Diameter te buigen pijpTot 35 mm

Technische fiche

KENMERKENU.M.PROVAR 6
Y Max. snelheid buigen°/1"200
Y Tolerantie+/- °0.1
X Max. snelheid translatiemm 1"1000
X Tolerantie+/- mm0.1
Z Max. snelheid rotatie tang°/1"540
Z Tolerantie+/- °0.1
B1 Max. snelheidmt/1"24
B1 Tolerantie+/- mm0.1
B2 Max. snelheidmt/1"24
B2 Tolerantie+/- mm0.1
A Max. snelheidmt/1"6
A Tolerantie+/- mm0.1
Gewicht+/- Kg3500
CAPACITEIT
U.M.PROVAR 6
Ronde pijp R=42 Kg/mm²mm35x4
Variabele curve R=42 Kg/mm²
RM min 10 D
mm25x2
Ronde pijp in roestvrij staalmm35x3
Ronde pijp legeringen Al.Ot.Cu.mm35x5
Vierkante pijp R=42 Kg/mm²mm30x30x2
Rect. platgebogen pijp
mm20x35x2
Rect. geknikte pijp
mm40x25x2
Massieve ronde R=42 Kg/mm²mm25
Massieve vierkante R=42 Kg/mm²mm20x20
Extractie spilmm60
Max buighoek°195
Werklengtemm3450
Uitbreiding machinemm1540
IN DEZELFDE SERIE

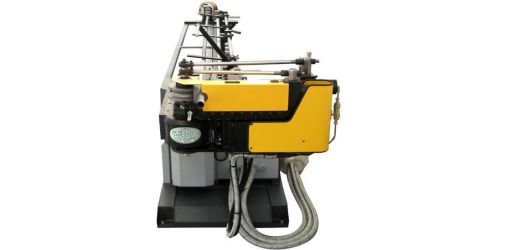

EURO CN1 - Serie 35
EURO CN1
Serie 35
Meer informatie

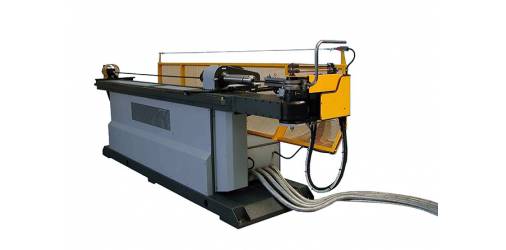

PROFAST CN3 - Serie 35
