PROVAR 6 U-D - Serie 114 Original

Pijpbuigmachines PROVAR 6 U-D - Serie 114

Pijpbuigmachine een 6 assen voor buizen met een diameter tot 114 mm

frecciaFill

Gege

PROVAR 6-114 U-D
Pijpbuigmachines PROVAR 6-114 U-D
De PROVAR 6-114 U-D (Serie 114) is een volautomatische pijpbuigmachine met 6 assen: buigen (Y-as), vooruitgang (X-as) en rotatie (Z-as) en zijdelingse verplaatsing van de positieregelaar en van de spil (B1-as en B2-as) en op- en neerwaartse beweging van de kop (A-as).

De PROVAR 6-114 U-D buigt pijpen met een diameter tot 90 mm en heeft twee niveaus van uitrusting voor een vaste en variabele radius of voor drie verschillende vaste radii.

Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
PROVAR 6 U-D - Serie 114
Naam modelPROVAR 6-114 U-D
Aantal assen6 assen (Y, X, Z, B1, B2, A)
Beweging pijp- Buigen (Y-as)
- Vooruitgang (X-as)
- Rotatie (Z-as)
- Zijdelingse verplaatsing positieregelaar (B1-as)
- Zijdelingse verplaatsing van de spil (B2-as)
- Op - en neerwaartse beweging van de kop (A-as)
Diameter te buigen pijpTot 114 mm

Technische fiche

KENMERKENU.M.PROVAR 6
Y Max. snelheid buigen°/1"35
Y Tolerantie+/- °0.1
X Max. snelheid translatiemm 1"650
X Tolerantie+/- mm0.1
Z Max. snelheid rotatie tang°/1"180
Z Tolerantie+/- °0.1
B1 Max. snelheid mt/1"6
B1 Tolerantie+/- mm0.1
B2 Max. snelheidmt/1"6
B2 Tolerantie+/- mm0.1
A Max. snelheidmt/1"4
A Tolerantie+/- mm0.1
Gewicht+/- Kg6500
CAPACITEIT
U.M.PROVAR 6
Ronde pijp R=42 Kg/mm²mm114x3
Variabele curve R=42 Kg/mm²
RM min 10 D
mm80x2
Ronde pijp in roestvrij staalmm114x2
Ronde pijp legeringen Al.Ot.Cu.mm114x4
Vierkante pijp R=42 Kg/mm² mm80x80x4
Rect. platgebogen pijp
mm50x80x3
Rect. geknikte pijp
mm100x50x3
Massieve ronde R=42 Kg/mm²mm55
Massieve vierkante R=42 Kg/mm²mm45x45
Extractie spilmm140
Max buighoek°195
Werklengtemm3600
Uitbreiding machinemm1560

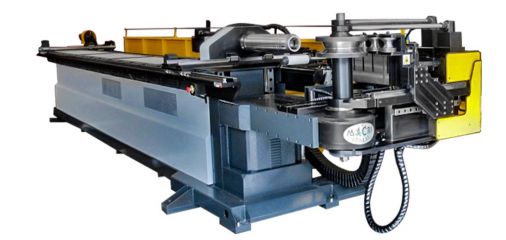

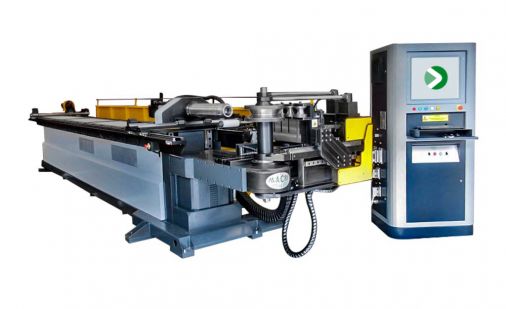

Foto

PROVAR 6 U-D - Serie 114
PROVAR 6 U-D - Serie 114
IN DEZELFDE SERIE

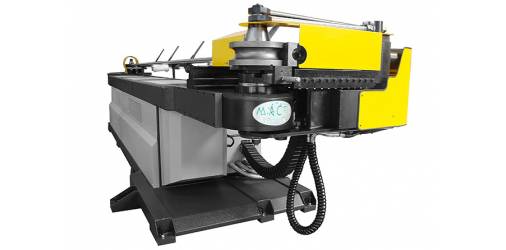

EURO CN1 - Serie 114
EURO CN1
Serie 114
Meer informatie

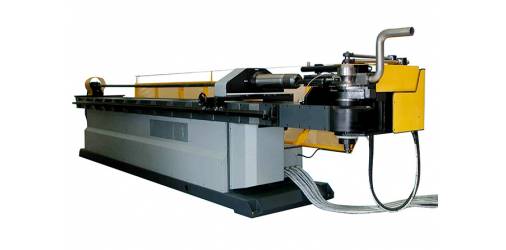

PROFAST CN3 - Serie 114
