EURO 114 CN1 Pijpbuigmachine EURO 114 CN1
De EURO 114 CN1 (Serie 114) is een pijpbuigmachine met 1 as (Y) voor het buigen van pijpen in roestvrij staal, ijzer, koper, messing of andere speciale legeringen met een diameter tot 90 mm. De EURO 114 CN1 is een model voor automatisch buigen en manuele vooruitgang en rotatie.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
| Naam model | EURO 114 CN1 |
| Aantal assen | 1 as (Y) |
| Beweging pijp | Buigen |
| Diameter te buigen pijp | Tot 114 mm |
Technische fiche
| KENMERKEN | U.M. | EURO |
| Y Max. snelheid buigen | °/1" | 25 |
| Y Tolerantie | +/- ° | 0.1 |
| Gewicht | +/- Kg | 5000 |
| CAPACITEIT | U.M. | EURO |
| Ronde pijp R=42 Kg/mm² | mm | 114x3 |
| Ronde pijp in roestvrij staal | mm | 114x2 |
| Ronde pijp legeringen Al.Ot.Cu. | mm | 114x4 |
| Vierkante pijp R=42 Kg/mm² | mm | 80x80x4 |
| Rect. platgebogen pijp | mm | 50x80x3 |
| Rect. geknikte pijp | mm | 100x50x3 |
| Massieve ronde R=42 Kg/mm² | mm | 55 |
| Massieve vierkante R=42 Kg/mm² | mm | 45x45 |
| Extractie spil | mm | 140 |
| Max buighoek | ° | 195 |
| Werklengte | mm | 3600 |
| Uitbreiding machine | mm | 1560 |

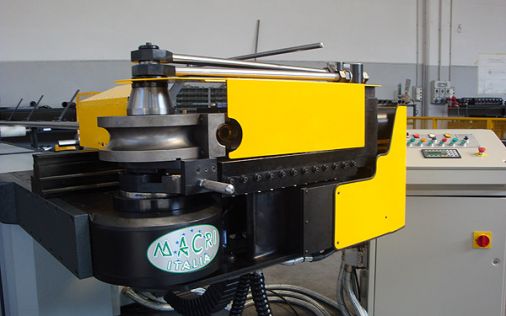

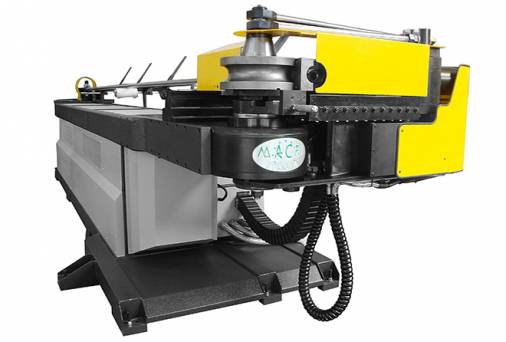

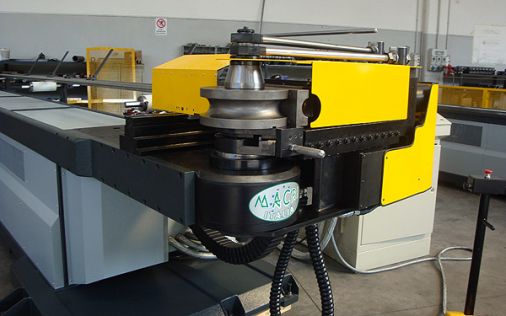

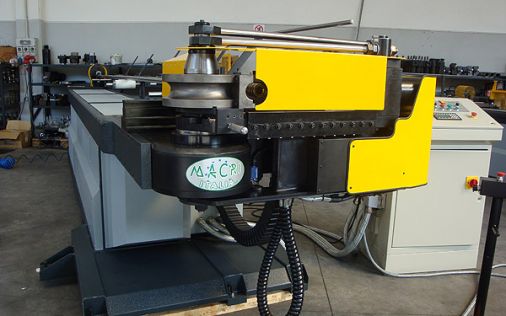

Foto
