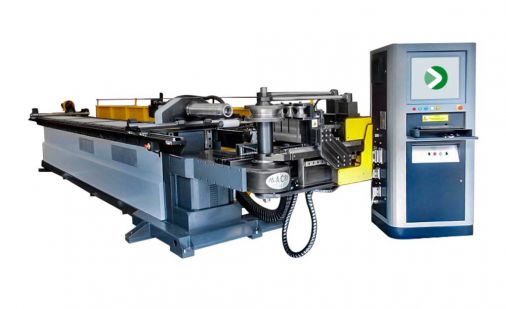

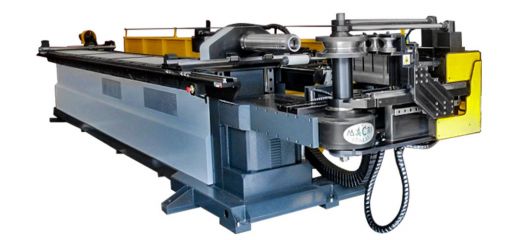

PROVAR 6-90 U-D Pijpbuigmachines PROVAR 6-90 U-D
De PROVAR 6-90 U-D (Serie 90) is een volautomatische pijpbuigmachine met 6 assen: buigen (Y-as), vooruitgang (X-as) en rotatie (Z-as) en zijdelingse verplaatsing van de positieregelaar en van de spil (B1-as en B2-as) en op- en neerwaartse beweging van de kop (A-as).
De PROVAR 6-90 U-D buigt pijpen met een diameter tot 90 mm en heeft twee niveaus van uitrusting voor een vaste en variabele radius of voor drie verschillende vaste radii.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
De PROVAR 6-90 U-D buigt pijpen met een diameter tot 90 mm en heeft twee niveaus van uitrusting voor een vaste en variabele radius of voor drie verschillende vaste radii.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
| Naam model | PROVAR 6-90 U-D |
| Aantal assen | 6 assen (Y, X, Z, B1, B2, A) |
| Beweging pijp | - Buigen (Y-as) - Vooruitgang (X-as) - Rotatie (Z-as) - Zijdelingse verplaatsing positieregelaar (B1-as) - Zijdelingse verplaatsing van de spil (B2-as) - Op - en neerwaartse beweging van de kop (A-as) |
| Diameter te buigen pijp | Tot 90 mm |
Technische fiche
| KENMERKEN | U.M. | PROVAR 6 |
| Y Max. snelheid buigen | °/1" | 45 |
| Y Tolerantie | +/- ° | 0.1 |
| X Max. snelheid translatie | mm 1" | 650 |
| X Tolerantie | +/- mm | 0.1 |
| Z Max. snelheid rotatie tang | °/1" | 180 |
| Z Tolerantie | +/- ° | 0.1 |
| B1 Max. snelheid | mt/1" | 6 |
| B1 Tolerantie | +/- mm | 0.1 |
| B2 Max. snelheid | mt/1" | 6 |
| B2 Tolerantie | +/- mm | 0.1 |
| A Max. snelheid | mt/1" | 4 |
| A Tolerantie | +/- mm | 0.1 |
| Gewicht | +/- Kg | 6500 |
| CAPACITEIT | U.M. | PROVAR 6 |
| Ronde pijp R=42 Kg/mm² | mm | 90x7 |
| Variabele curve R=42 Kg/mm² RM min 10 D | mm | 80x2 |
| Ronde pijp in roestvrij staal | mm | 90x4 |
| Ronde pijp legeringen Al.Ot.Cu. | mm | 90x10 |
| Vierkante pijp R=42 Kg/mm² | mm | 60x60x3 |
| Rect. platgebogen pijp | mm | 40x80x2 |
| Rect. geknikte pijp | mm | 80x50x2 |
| Massieve ronde R=42 Kg/mm² | mm | 50 |
| Massieve vierkante R=42 Kg/mm² | mm | 40x40 |
| Extractie spil | mm | 140 |
| Max buighoek | ° | 195 |
| Werklengte | mm | 3600 |
| Uitbreiding machine | mm | 1560 |
