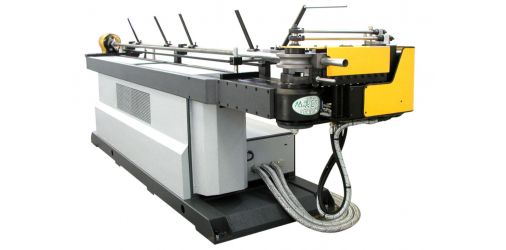

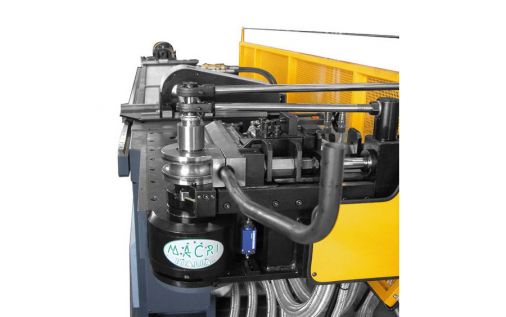

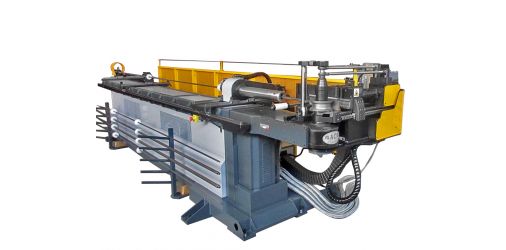

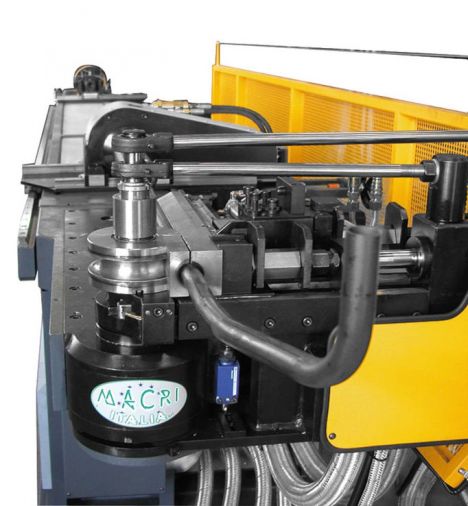

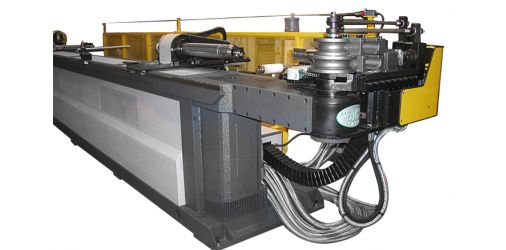

PROFAST 45 CN3 Pijpbuigmachine PROFAST 45 CN3
De PROFAST 45 CN3 (Serie 45) is een volautomatische pijpbuigmachine met 3 assen: buigen (Y-as), vooruitgang (X-as) en rotatie (Z-as). De PROFAST 45 CN3 buigt pijpen met een diameter tot 45 mm.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
Standaard voorzien zijn:
- warmtewisselaar;
- vervroegde extractie van de spil;
- automatisch smeren van de spil.
| Naam model | PROFAST 45 CN3 |
| Aantal assen | 3 assen (Y, X e Z) |
| Beweging pijp | - Buigen (Y-as) - Vooruitgang (X-as) - Rotatie (Z-as) |
| Diameter te buigen pijp | Tot 45 mm |
Technische fiche
| KENMERKEN | U.M. | PROFAST |
| Y Max. snelheid buigen | °/1" | 150 |
| Y Tolerantie | +/- ° | 0.1 |
| X Max. snelheid translatie | mm 1" | 1000 |
| X Tolerantie | +/- mm | 0.1 |
| Z Max. snelheid rotatie tang | °/1" | 450 |
| Z Tolerantie | +/- ° | 0.1 |
| Gewicht | +/- Kg | 3800 |
| CAPACITEIT | U.M. | PROFAST |
| Ronde pijp R=42 Kg/mm² | mm | 45x4 |
| Ronde pijp in roestvrij staal | mm | 40x3 |
| Ronde pijp legeringen Al.Ot.Cu. | mm | 45x5 |
| Vierkante pijp R=42 Kg/mm² | mm | 40x40x2 |
| Rect. platgebogen pijp | mm | 30x45x2 |
| Rect. geknikte pijp | mm | 40x35x2 |
| Massieve ronde R=42 Kg/mm² | mm | 30 |
| Massieve vierkante R=42 Kg/mm² | mm | 25x25 |
| Extractie spil | mm | 60 |
| Max buighoek | ° | 195 |
| Werklengte | mm | 3450 |
| Uitbreiding machine | mm | 1540 |
